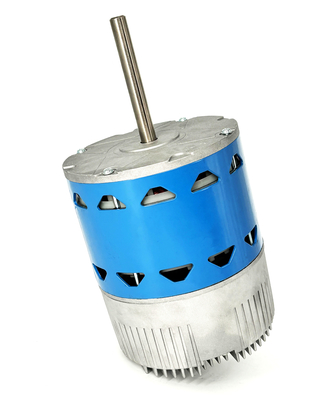

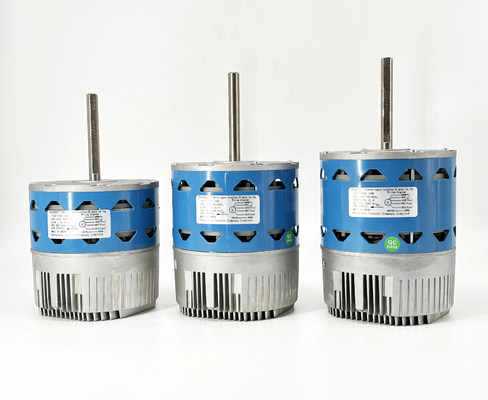

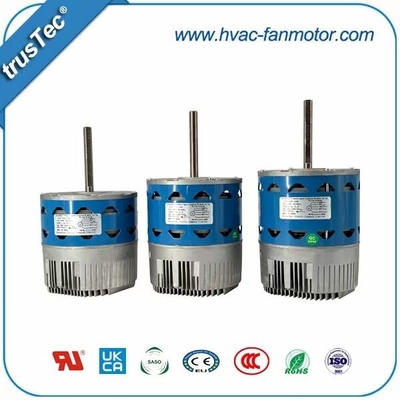

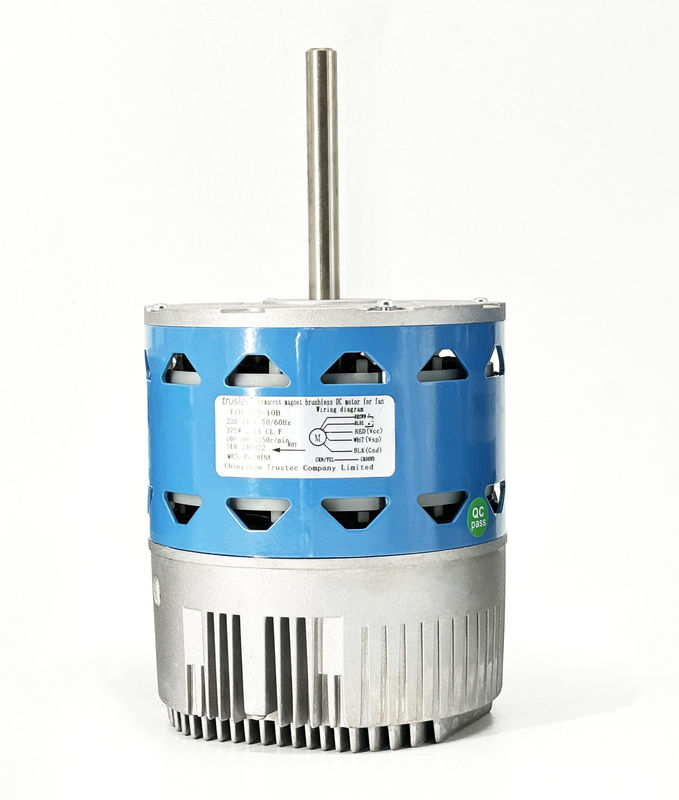

Silnik dmuchawy ECM

Wysokiej wydajności zintegrowany silnik ECM do zastosowań HVAC w pomieszczeniach

Przegląd produktu

ECM Blower Motor jest wydajnym, w pełni zintegrowanym rozwiązaniem silnikowym przeznaczonym do wewnętrznego sprzętu HVAC.Dzięki połączeniu zaawansowanej technologii napędu magnetycznego z inteligentnym sterownikiem, zapewnia stabilny przepływ powietrza, zmniejszone zużycie energii i cichą, niezawodną pracę.

Silnik ten został zaprojektowany w celu zastąpienia tradycyjnych silników PSC i silników X13 / stałego momentu obrotowego ECM i jest szeroko stosowany w piecach, urządzeniach do obróbki powietrza oraz w mieszkaniowych lub lekkich systemach HVAC komercyjnych.

Wyłącznie dla urządzeń klimatyzacyjnych w pomieszczeniach.

Podstawowe technologie

Silnik synchroniczny z magnetem stałym (PMSM)

Wysokowydajna konstrukcja silnika zapewniająca wyższą wydajność i zmniejszone straty energii.

Wbudowany inteligentny sterownik

Zintegrowana elektronika sterowania dla precyzyjnego działania silnika i kompatybilności systemu.

Bezprzewodowe sterowanie wektorem

Zaawansowana technologia sterowania zapewnia płynną pracę bez zewnętrznych czujników.

Automatyczna identyfikacja kierunku obrotu

Automatycznie wykrywa prawidłowy kierunek przepływu powietrza podczas uruchamiania, aby zapobiec błędom instalacyjnym.

Główne korzyści

Wysoka wydajność energetyczna

Wydajność ECM przekracza 85%, co pomaga zmniejszyć całkowite zużycie energii w systemie.

Ciche i płynne działanie

Miękkie uruchomienie i miękkie zatrzymanie minimalizują hałas i obciążenia mechaniczne.

Konsekwentna wydajność przepływu powietrza

Stały moment obrotowy zapewnia stabilny przepływ powietrza na wielu poziomach prędkości.

Łatwa integracja systemu

Podwójna platforma napędowa upraszcza wymianę i instalację.

Bezbłędna instalacja

Automatyczne wykrywanie rotacji zapobiega nieprawidłowemu kierunkowi przepływu powietrza.

Długotrwała niezawodność

Zintegrowane elementy ochronne zabezpieczają zarówno silnik, jak i sterownik.

Specyfikacje elektryczne

Wprowadzenie i moc

• Napęd wejściowy: 115 ∼120 VAC ±10% lub 220 ∼230 VAC ±10%

• Częstotliwość: 50 / 60 Hz

• Faza: pojedyncza faza (L / N / PE)

Zużycie energii

• Maksymalna moc wejściowa: 1000 W

• Maksymalny prąd wejściowy: 15 A

• Pojemność energii w stanie gotowości: < 5 W

Tryb działania

• Cykl pracy: ciągły (S1)

Wydajność motoryczna

Charakterystyka ruchowa

• Typ silnika: silnik synchroniczny z magnetem stałym (PMSM)

• Metoda sterowania: sterowanie wektorowe bez czujników

Zakres wydajności

• Poziomy prędkości: 600 / 750 / 900 / 1070 / 1200 obr./min.

• Zakres mocy: 1/6 1 KM

• Wydajność silnika: > 85%

Elastyczna regulacja prędkości

Wspierane metody kontroli

• Kontrola prądu przemiennego: 1030 VAC

• Kontrola prądu stałego: 827 VDC

• Kontrola PWM: 50~200 Hz, 10~90% cyklu roboczego

Logika priorytetu sygnału

SP5 > SP4 > SP3 > SP2 > SP1

W przypadku braku sygnału sterującego silnik pozostaje wyłączony.

Automatyczna identyfikacja kierunku obrotu (ARDI)

Po początkowym uruchomieniu prądu zmiennego silnik automatycznie wykonuje krótkie cykle wykrywania dwukierunkowego w celu określenia właściwego kierunku przepływu powietrza.

Funkcja ta ułatwia instalację i pomaga uniknąć problemów z wydajnością spowodowanych nieprawidłowym obrotowaniem silnika.

Nie wyłączaj silnika podczas tego procesu.

Zintegrowany system ochrony

Ochrona elektryczna i termiczna

• Ochrona zablokowanego wirnika

• Ochrona przed prądem

• Ochrona przed nad napięciem i pod napięciem

• Ochrona przed nadmierną temperaturą

Ochrona systemu

• Ochrona przed przeciążeniem

• Ochrona przed zwarciem

• Automatyczne odzyskiwanie usterek

Warunki środowiskowe i warunki eksploatacji

Środowisko operacyjne

• Temperatura pracy: ¥15°C do +45°C

• wilgotność: < 90% RH (nie kondensacyjna)

Warunki przechowywania

• Temperatura przechowywania: od 40°C do +60°C

Ocena ochrony

• IP40 (tylko do użytku w pomieszczeniach wewnętrznych)

W celu prawidłowego chłodzenia silnik musi być zainstalowany w kierunku przepływu powietrza systemu HVAC.

Informacje o instalacji

Specyfikacje mechaniczne

• Rozmiar ramy: NEMA 48

• Sposób montażu: uchwyt paska brzuchowego

• Średnica wału: 1/2 cala

Wskazówki do instalacji

Upewnij się, że koło dmuchawy jest prawidłowo skupione w środku, a przewody wychodzą w dół podczas montażu.

Utrzymanie

Wymogi w zakresie utrzymania

Silnik jest trwale smarowany i nie wymaga rutynowego smarowania.

Zalecane praktyki

• Regularna wymiana filtra powietrza

• Czyszczenie kół dmuchawy

• Zapobieganie wilgoci

• Roczne serwisowanie systemu HVAC

Przegląd rozwiązywania problemów

Powszechne problemy

• Brak pracy silnika: brak zasilania lub sygnału sterującego

• Nieprawidłowa prędkość: nieprawidłowy wybór poziomu sygnału

• Wyłączenie silnika: aktywacja funkcji ochronnej

• Nienormalny hałas: brak równowagi koła dmuchawy

Niezawodność i gwarancja

Dane dotyczące niezawodności

• MTBF: ≥ 20 000 godzin

• Odporność izolacyjna: ≥ 100 MΩ

• Siła dielektryczna: 1800 VAC

Informacje dotyczące gwarancji

• Okres gwarancji: 18 miesięcy

Nieprawidłowa instalacja wywołuje nieważność gwarancji, a uszkodzenia spowodowane nieprawidłowym okablowaniem, narażeniem na wilgoć, niewłaściwym użytkowaniem lub działaniem w warunkach niezgodnych z wymaganiami.

Kompatybilność okablowania

X13 Kompatybilność

Ten silnik dmuchawy ECM podąża za tą samą koncepcją okablowania sterowania, cosilniki ECM stałego momentu obrotowego GE X13, umożliwiające łatwą wymianę i kompatybilność z istniejącymi systemami HVAC.

Ważne zdanie

Nie stosuj wysokiego napięcia do końcówek sygnału niskiego napięcia. Nieprawidłowe okablowanie może trwale uszkodzić sterownik silnika.
